偏擺檢查儀 偏擺儀-鳳遠機械偏擺儀正確使用操作方法-鳳遠機械鑄業

【鳳遠機械偏擺儀的適用范圍】：

        該儀器主要用于檢測軸類、盤類另件的徑向、圓跳動和端面圓跳動，產品設計新穎，美觀大方，精度高操作_為方便。
【偏擺檢查儀的主要技術參數】：
1、 莫氏2號的頂部尖頭60°錐面對莫氏錐的徑向圓跳動 ≤0.005mm
2 、 頂部尖軸線在100mm范圍內對導軌的平行度（水平垂直方向） ≤0.006mm
3 、 被測零件直徑　 270mm
4 、 偏擺儀的規格：測量長度　300mm、500mm、1000mm、1500mm、2000mm

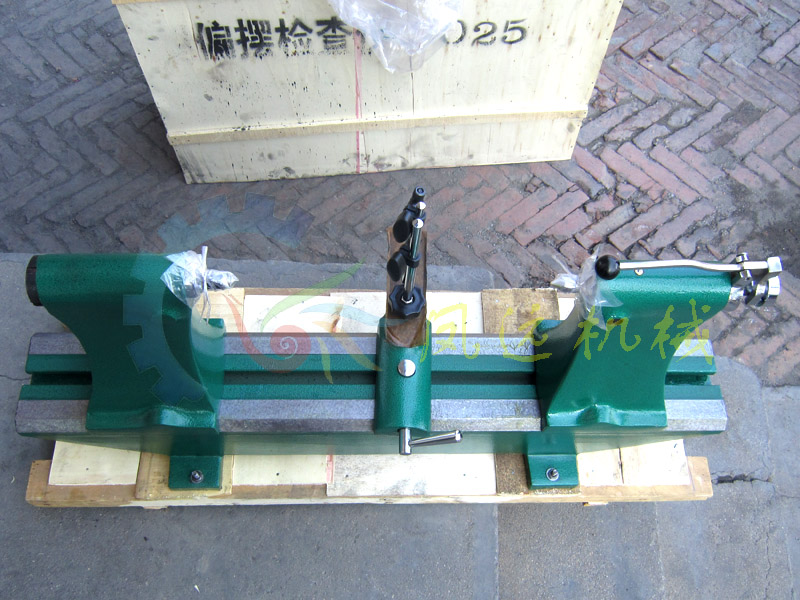

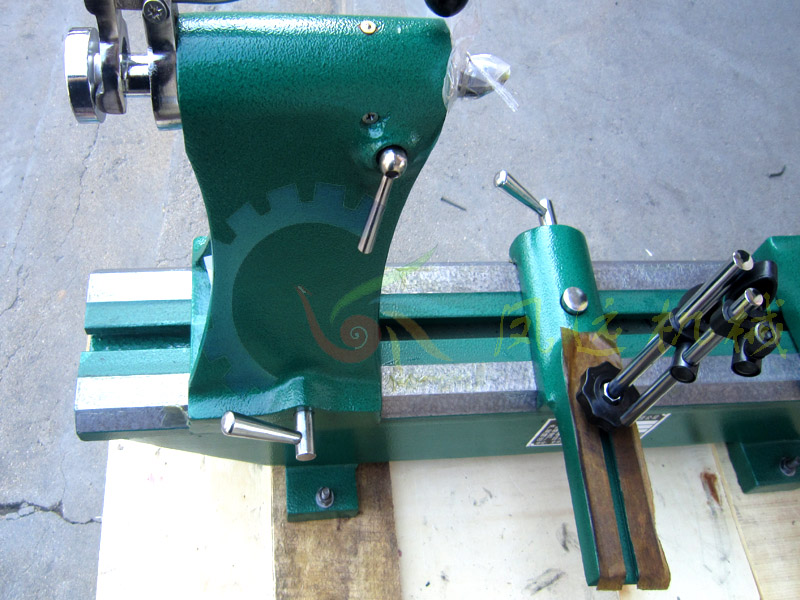

5 、 偏擺儀組成部分

       1- 固定頂部尖頭座、 2- 頂部尖頭、 3- 儀座、 5- 支架座、 6- 偏心軸手把、 7- 活動頂部尖座、 8- 緊定手把、 9- 球頭手柄

【鳳遠機械偏擺儀的徑向跳動的測量使用操作方法如下】：

1、測量所需器具：偏擺檢查儀、百分表或千分表、杠桿百分表

  徑向跳動的測量：

1、將零件擦凈，置于偏擺儀兩頂部尖頭之間（帶孔零件要裝在軸心上）使零件轉動自如，但不允許軸向串動，然后固定兩頂部尖頭座，當需要卸下零件時，一手扶住零件，一手向下按下手把L即取下來。

2、將百分表裝在表架上，使表桿通過零件軸心線， 并與軸心線大至垂直，測頭與零件表面接觸，并壓縮1-2圈后固定表架。

3、測量應在軸向的三個截面上進行，取三個截面中圓跳動誤差的大值，為徑向跳動誤差值 。
