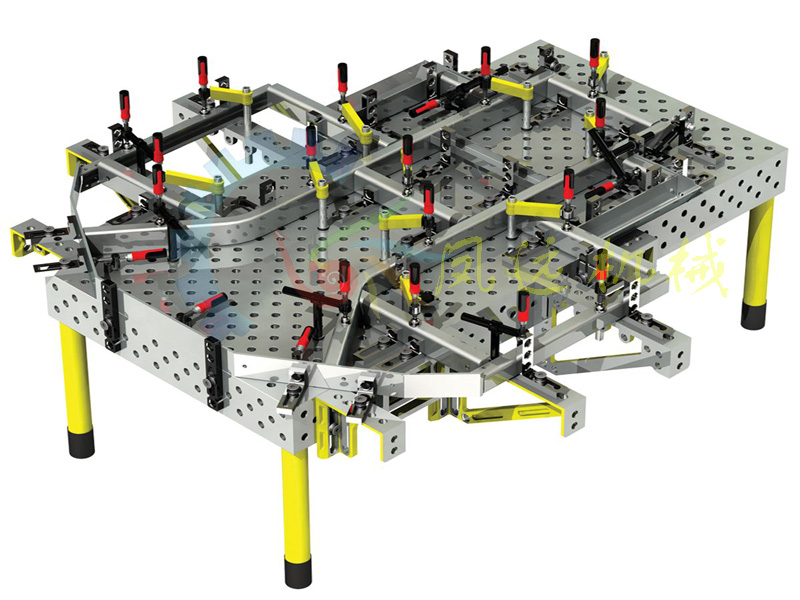

泊頭市鳳遠機械鑄業有限公司擁有完善的加工設備及檢測設備。生產的三維柔性平臺工作面厚度25mm，在工作面上，每隔50mm/100mm的間距方格線上，分布D16/D28的圓孔。各工裝模塊除工作臺外，還有定位塊、直角塊、定位平尺、定位角尺、V型塊、及各類快速夾具。各模塊設備巧妙，可以重復靈活組合各種定位工裝。

三維柔性焊接工裝夾具具有較好的制造工藝性和較高的機械效率。鳳遠機械對焊接工裝夾具的設計標準如下所述：

        一、三維柔性焊接工裝夾具應動作迅速、操作方便，操作位置應處在工人容易接近、易操作的部位。當夾具處于夾緊狀態時，應能自鎖。

        二、三維柔性焊接工裝夾具應有足夠的裝配、焊接空間，所有的定位元件和夾緊機構應與焊道保持適當?shù)木嚯x。

        三、三維柔性焊接工裝夾具夾緊可靠，剛性適當。夾緊時不破壞焊接的定位位置和幾何形狀，夾緊后既不使焊件松動滑移，又不使焊件的拘束度過大而生產較大的應力。

        四、三維柔性焊接工裝夾具夾緊時不應破壞焊件的表面質量，夾緊薄件時，應限制夾緊力，或者采取壓頭行程限位、加大壓頭接觸面積、加添銅、鋁襯套等措施。

        五、三維柔性焊接工裝夾具的施力點應位于焊件的支承處或者布置在靠近支承的地方 , 要防止支承反力與夾緊力、支承反力與重力形成力偶。

        六、三維柔性焊接工裝夾具為了便于控制，在同一個夾具上，定位器和夾緊機構的結構形式不宜過多，并且盡量只選用一種動力源。
