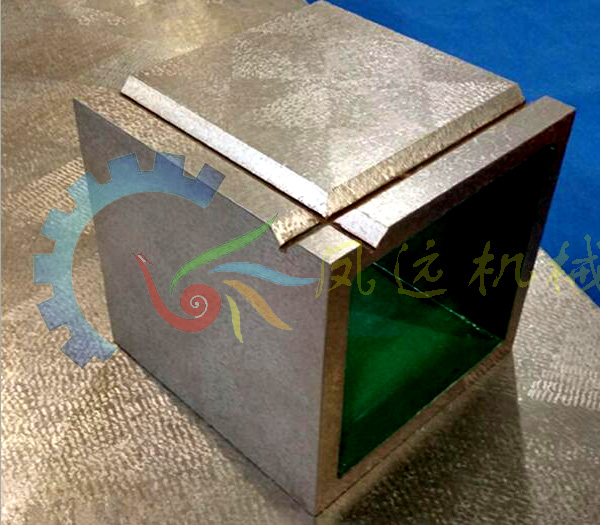

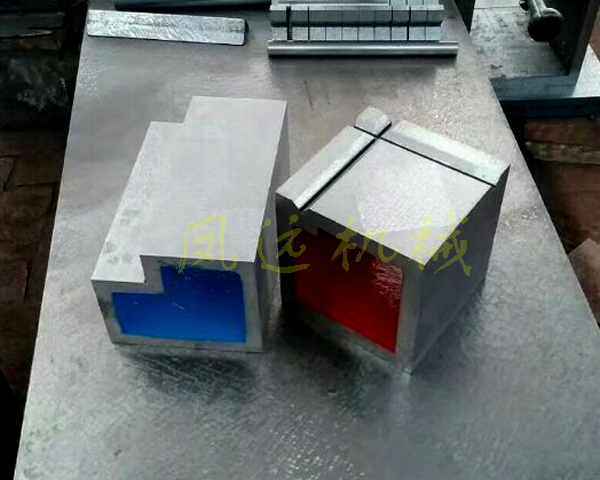

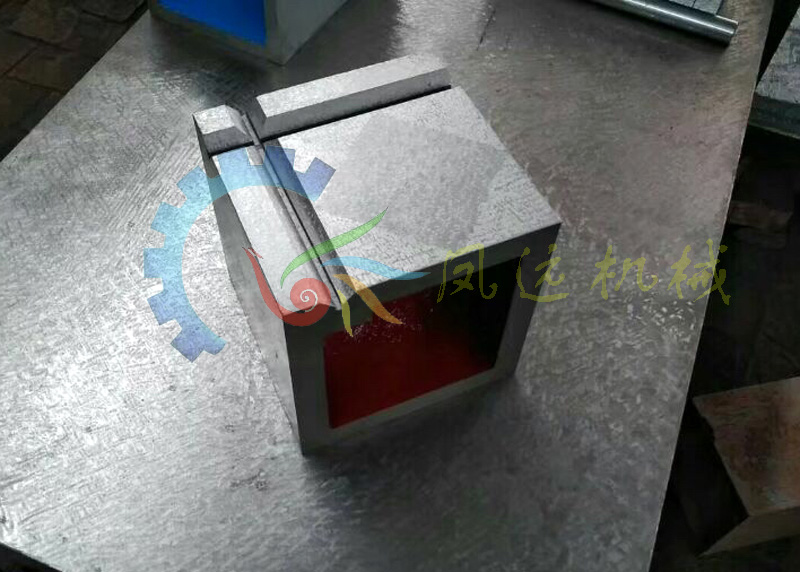

【鳳遠機械鑄鐵檢驗方箱制作標準及用途】： 又稱為鑄鐵檢測方箱，按 JB/T3411.56-99 標準制造，材質 HT200-250 。用于零部件平行度、垂直度的檢驗和劃線；鑄鐵檢驗方箱方箱用于檢驗或劃線精密工件的任意角度線，可根據用戶要求制作各種規格和等高方箱及長方筒。工作面可開 V 型槽或 T 型槽。通常開具V型槽的100X100X100-500X500X500規格有庫存，開具T型槽的鑄鐵方箱需要訂做，周期20天左右。
【鳳遠機械鑄鐵檢驗方箱標準規格精度表】：
|
規格 mm |
工作面的平面度 |
工作面的垂直度、平行度及 V 型槽對底面和側面的平行度 |
|||||
|
精度等級 um |
|||||||
|
1 |
2 |
3 |
1 |
2 |
3 |
||
|
100 |
3.5 |
7 |
15 |
7 |
15 |
30 |
|
|
150 |
4 |
9 |
17 |
8 |
18 |
35 |
|
|
200 |
4.5 |
10 |
20 |
9 |
20 |
40 |
|
|
250 |
5 |
11 |
22 |
10 |
22 |
45 |
|
|
300 |
5.5 |
12 |
25 |
11 |
25 |
50 |
|
|
350 |
6 |
13 |
27 |
12 |
27 |
55 |
|
|
400 |
6.5 |
15 |
30 |
13 |
30 |
60 |
|
|
500 |
8 |
17 |
35 |
15 |
35 |
70 |
|
|
|
|
|
|
|
|
|
|
（以上規格均有庫存，異型規格可訂做）
